1、蜂窩芯粘連

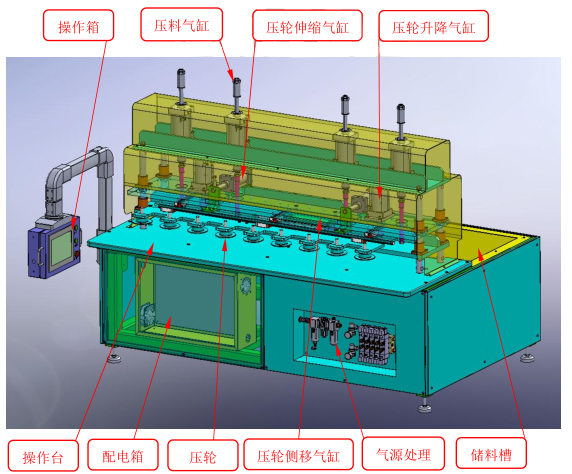

首先，將一根蜂窩芯條單邊粘上膠帶，放置在操作臺上膠帶面朝向操作者，再取另外一根蜂窩芯條不用粘膠帶，放置在操作臺上，與前一根左右對齊，平行靠緊，將操作箱旋鈕轉至“手動”狀態，依次按下：“壓料”鍵 ——“壓輪升降”鍵 ——“壓輪伸縮”鍵 ——“壓輪側移”鍵，至此，動作完成，按照相反順序?qū)飧谆謴?fù)到待機狀態。將第三條蜂窩芯粘上膠條，循環重復以上步驟，得到連續粘連的蜂窩芯。

將操作箱旋鈕轉至“自動”狀態，按下“壓料”鍵，后續動作全部自動執行。

2、連續拉伸

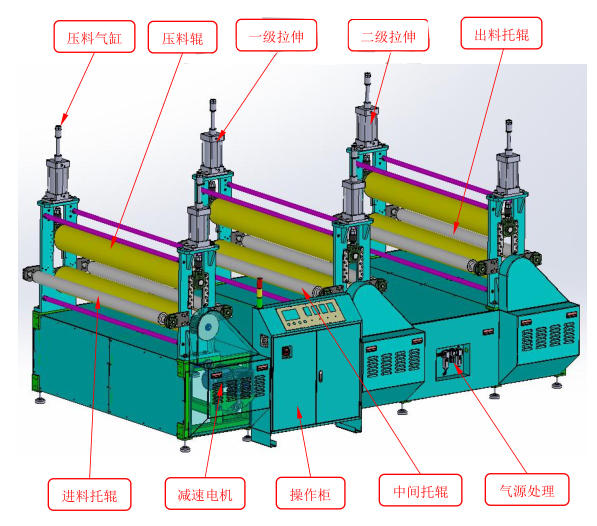

蜂窩芯條經過前道工序粘連后，經過進料托輥、壓料輥，按下“壓料輥降” ——   “壓料電機開”，將蜂窩芯條輸送至一級拉伸輥，按下“級拉伸輥降”—— “一級拉伸電機開”，蜂窩芯條繼續輸送至二級拉伸輥，按下“二級拉伸輥降”—— “二級拉伸電機開”，將拉伸機全部啟動，根據拉伸狀態、芯格尺寸，調整前后電機轉速，達到匹配的拉伸狀態。

3、切斷

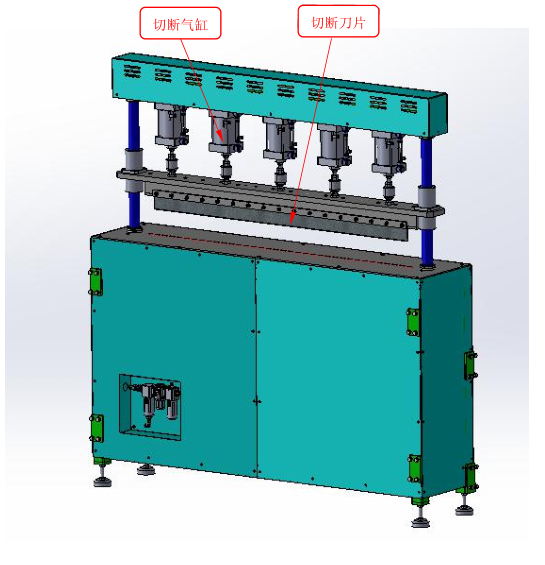

拉伸好的蜂窩芯經過切斷機，通過后道工序檢測的計長信號，啟動切斷氣缸，定尺切斷蜂窩芯。

4、輸送

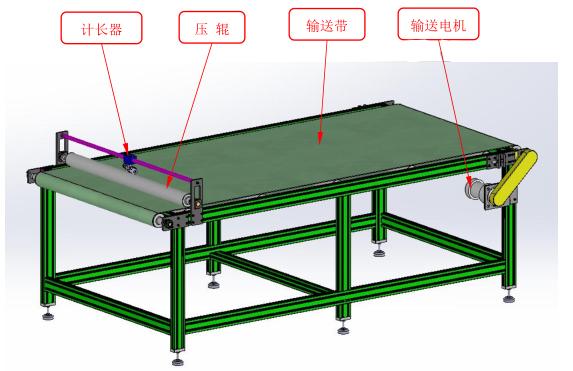

啟動輸送電機，蜂窩芯通過切斷機過來后，利用壓輥壓住，通過計長器檢測蜂窩芯出料長度，反饋給前道工序切斷機，定尺切斷后的蜂窩芯通過輸送帶送出。

延伸說明

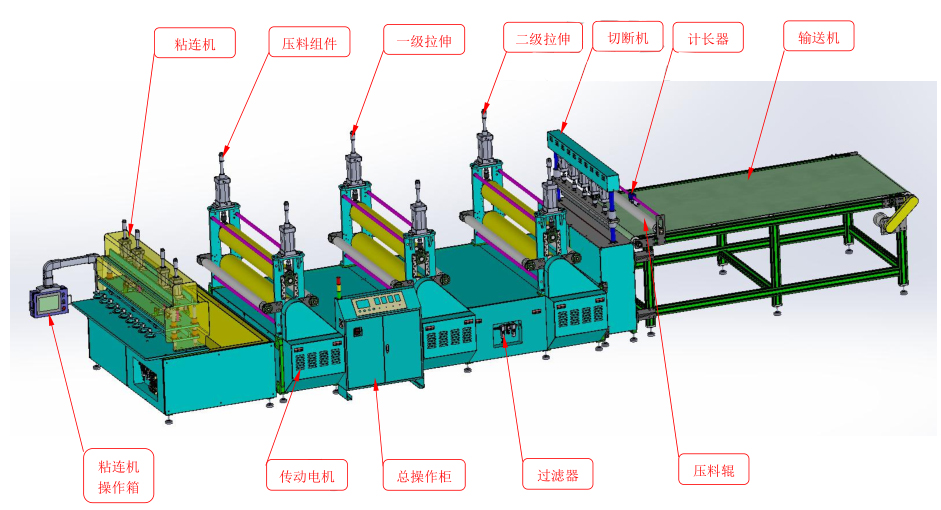

此設備可以作為蜂窩板連續生產線的前端設備，與后端卷料復合設備、加熱設備、冷卻設備、邊料切斷、長度定尺切斷、機械手碼垛等相關設備，可形成一條完整的蜂窩板連續生產線。
